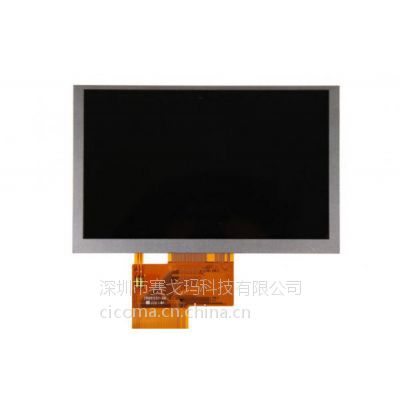

一：天马4.3寸工业液晶屏TM043NDH02基本信息
| 品 牌 | TIANMA |
| 液晶屏型号 | TM043NDH02 |
| 工作温度 | -20 ~ 70°C |
| 存储温度 | -30 ~ 80°C |
| 当前生产状态 | 量产中 |
二：天马4.3寸工业液晶屏TM043NDH02结构特征| 液晶屏尺寸 | 4.3英寸 |
| 点分辨率 | 480（RGB）*272(WQVGA) |
| 像素密度 | 128PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:9（宽:高） |
| 点间距 | 0.066*0.198mm（横*竖） |
| 像素间距 | 0.198*0.198mm（横*竖） |
| 面板重量 | 44.1g |
| 表面处理 | 雾化，Hard coating (3H) |
| 显示区域 | 95.04*53.86mm（横*竖） |
| 可视区域 | 99.6*56.7mm（横*竖） |
| 外观尺寸 | 105.5*67.2 mm（横*竖） |
| 外观尺寸 | 2.9±0.30 mm (厚度) |
| 触摸屏 | 无 |
三：天马4.3寸工业液晶屏TM043NDH02光学特征| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 300 cd/m |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 16.7 (6-bit+Hi-FRC) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 20(Max.)(Tr+Td)(ms) |
| 可视角度 | 70/70/70/50 (Typ.)(CR≥10) (左/右/上/下) |
| 视角 | 6点钟直视 |
| 白色色度 | X:0.315; Y:0.335 |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马4.3寸工业液晶屏TM043NDH02发光系统| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 灯管数量 | 5S2P |
| 灯管形状 | 阵列 |
| 光源寿命 | 20K(Typ.) （小时） |
| 单灯电压 | 15V(Typ.) |
| 单灯电流 | 40mA(Typ.) |
| 灯管总功率 | 640mW(Typ) |
| 接口类型 | 包含在屏信号接口中 |
| 背光电路 | 无 |
五、
天马4.3寸工业液晶屏TM043NDH02信号接口| 信号大类 | Parallel RGB |
| 信号小类 | Parallel RGB（1 ch ，8 -bit） |
| 液晶屏电压 | 3.3V(Typ.) |
| 液晶屏功率 | 74.0mW（Typ.） |
| 信号电压 | 0≤VIL≤0.3VDD; 0.7VCC≤VIH≤VCC |
| 接口类型 | FPC |
| 接口脚距 | 0.5mm |
| 接口数量 | 1pcs |
| 接口脚数 | 40pins |
